1 概述

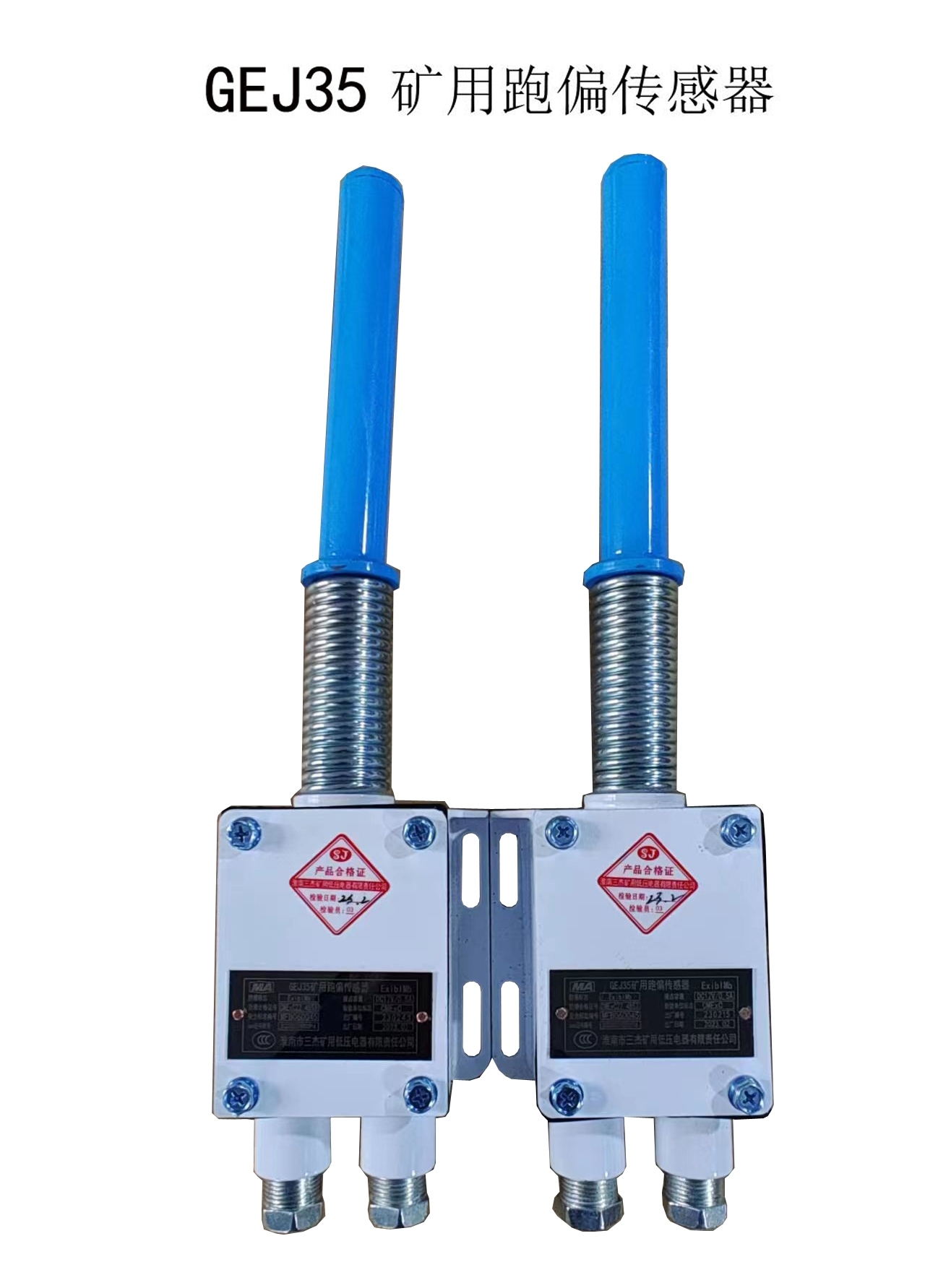

1.1 GEJ35 礦用跑偏傳感器為礦用本質安全型電氣設備, 該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶跑偏檢測之用。

2 結構特征與工作原理

2.1 結構特征

體積小、重量輕、密封性能好、維護方便；觸點動作后還留有較大的探桿轉 動緩沖角，使其本身不易損壞；探桿上裝有滾動護套，避免探桿和膠帶間摩擦。

2.2 工作原理

膠帶正常運行時，跑偏開關的探桿在豎直位置。當膠帶跑偏時，膠帶碰到跑 偏開關的探桿并帶動探桿軸旋轉，當探桿偏轉到一定角度時，撥動跑偏開關內的 行程開關，發出跑偏信號。

3 主要性能

3.1 動作角度：35°±3°；

3.2 復位角度：25°±3°；

3.3 探桿動作力：40N±10N；

3.4 探桿轉動的極限角度≥70°；

3.5 輸出信號：無源常開接點，1 路；

3.6 接觸電阻：閉合接點的接觸電阻不大于 0.1Ω，振動和沖擊試驗后不大于 0.2Ω。

3.7 外殼防護等級：IP54。

3.8 外形尺寸： 372mm×161mm×66mm。

3.9 重量：1kg

3.10 外殼材質：Q235A
