1 概述

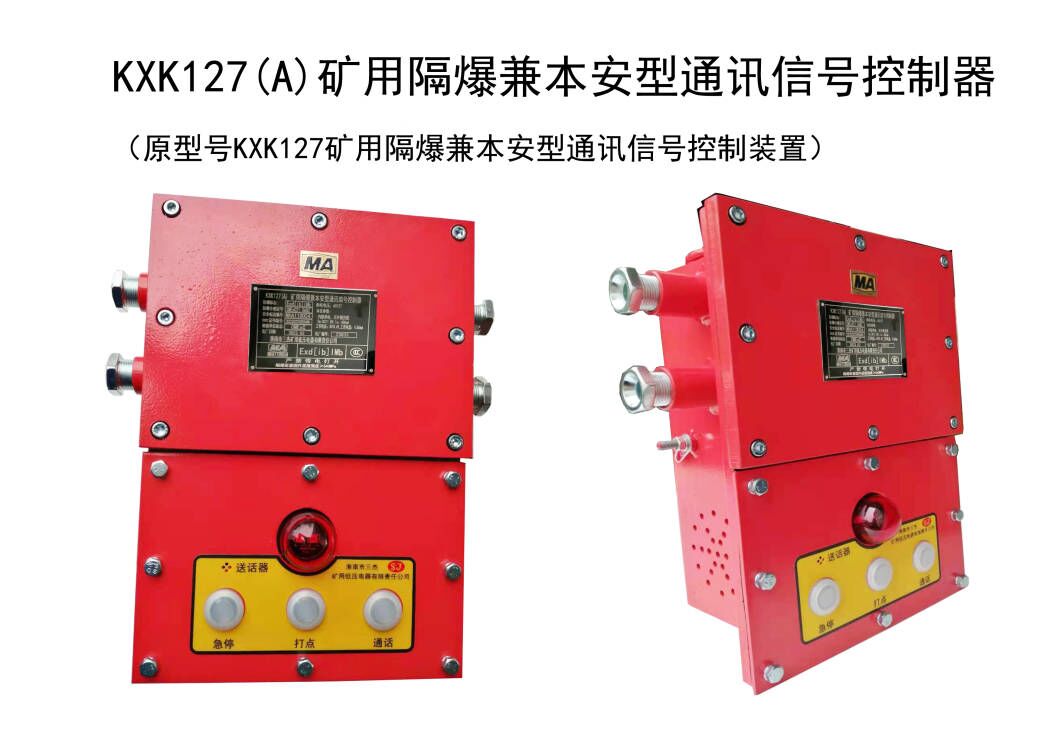

KXK127（A）礦用隔爆兼本安型通訊信號控制器為礦用隔爆兼本質安全型，適用于井下具有爆炸性氣體環境的帶式運輸和絞車運輸?shù)男盘柭?lián)絡用。
具有下列功能：
a.發送信號：按下本臺的隔爆信號按鈕，可向本臺連機的各臺發出聲光信號（打點）。
b.接收信號：連機各臺可以接收任一臺發出的聲光信號（打點）, 通過揚聲器發出>85dB聲頻信號和通過發光二極管發出的在20米內可見的光信號。
c.單功對講：本控制器在不改變現有煤礦隔爆信號裝置電源和接線方式的情況下，連接各臺通過電源線實現動力線載波對講功能，無需另鋪設電纜。
d.設手動急停按鈕：實現控制電氣設備緊急停車。
2 結構特征

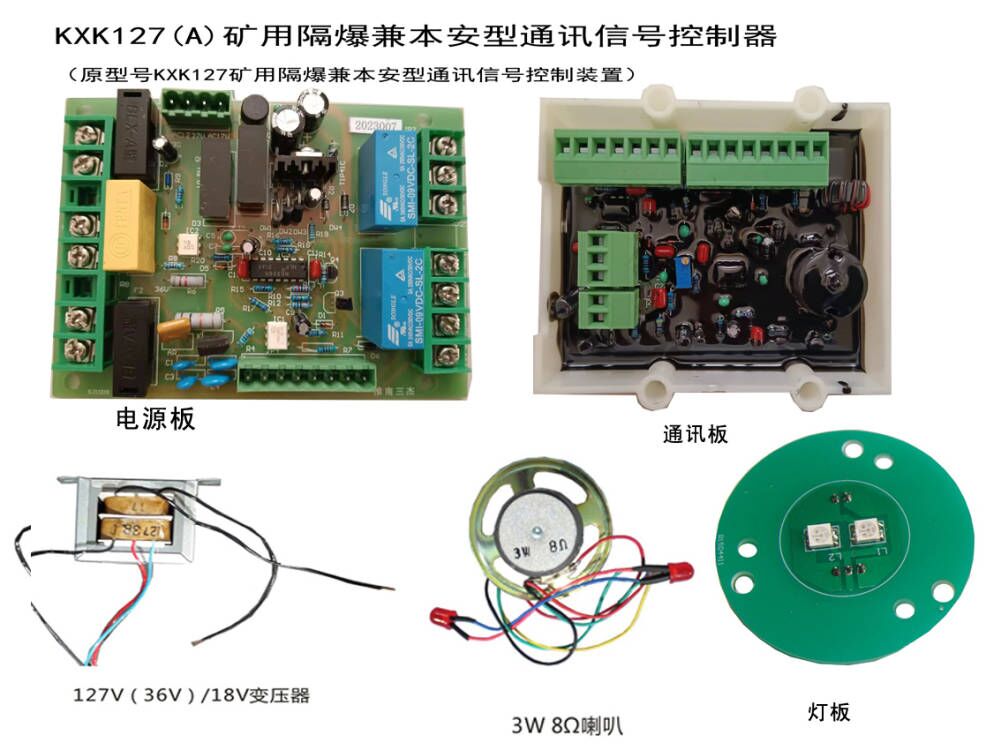

2.1 該產品重量輕，集老式的打點按鈕、防爆燈、防爆電鈴、三通接線幾種功能于一體。原來的防爆燈由現在的高亮度發光二極管代替，醒目直觀而獨特；本來的電鈴由現在的防水喇叭代替，聲音洪亮，傳送距離遠。打點按鈕由本機的打點按鈕代替。本控制器的隔爆腔有一獨立的接線腔，對外留四個出線口，無需再接三通。在原有功能不變的基礎上載波通話功能，大大減少了井下作業工人的勞動強度。整體結構簡單合理。
3 技術參數
3.1供電電壓：AC127V。工作電流:0.1A。
3.2本安參數: 內部供電，無外接負載：
Uo：DC11.8V，Io: 450mA，工作電壓：DC10.6V，工作電流≤360mA；
3.3電氣性能
3.3.1工作方式：打點與單工對講；
3.3.2 聲信號： a) 打點信號聲級強度：≥85dB(A)。
b) 對講語音聲級強度：≥85dB(A)。
3.3.3語音失真度：應不大于15%。
3.3.4 光信號：黑暗中20m遠處應清晰可見。
3.3.5 控制器與控制器之間的最大傳輸距離：1.5km。
3.3.6 通話載波頻率：195kHz~205kHz。
3.3.7 聯機容量：2臺。
3.3.8手動急停按鈕：通過自鎖按鈕開關實現緊急停車并鎖定，同時有警示牌指示，人工復位必須再按一次自鎖按鈕開關后方可解鎖。
4. 隔爆型式：礦用隔爆兼本質安全型，隔爆標志為：Exd[ib]I Mb
5.外型尺寸：332mm×272mm×122mm 重量： 10kg
